R&S公司高端信號與頻譜分析儀FSW實現2GHz分析帶寬
2015-09-09
羅德與施瓦茨公司通過引入新硬件選件R&S FSW-B2000，將高端信號與頻譜分析儀R&S FSW的分析帶寬擴展至2GHz。該測試方案使得研發人員能夠解調并詳細分析超寬帶信號。目前市場上沒有其它設備能夠同時提供如此大的分析帶寬和高達 67GHz的測試頻率范圍。此外，R&S FSW還開創了許多測試應用。比如，用戶可以測試通信信號的EVM，或者測試線性調頻雷達系統的線性調頻率等。
研發人員需要大帶寬分析寬帶信號，諸如WLAN新標準IEEE 802.11ad信號，下一代移動通信5G信號及雷達線性調頻信號。R&S FSW是第一款提供便于用戶使用的2GHz分析帶寬商業解決方案的信號與頻譜分析儀。

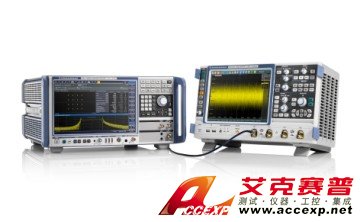

為了分析如此寬帶寬的信號，R&S FSW首先將信號下變頻至中頻，然后使用R&S RTO示波器對中頻信號采樣。R&S FSW能夠均衡數字信號并調整采樣率。包括示波器在內的整個信號通路都已被校準。用戶可在分析儀側輕松控制整個測試系統，測試結果也將顯示在分析儀上。R&S FSW可在矢量信號分析、脈沖及瞬態分析等測試模式下詳細地分析信號。目前市場上沒有其它測試方案同時支持高達67GHz測試頻率及如此寬帶寬的頻譜測試和信號分析。
R&S FSW的性能指標使其成為研發符合WLAN最新標準IEEE 802.11 ad設備的理想選擇。IEEE 802.11 ad支持在短距離范圍內實現高數據速率的傳輸，在單載波模式下符號速率高達1.76GSampls/s，這需要2GHz的分析帶寬對其解調。
R&S FSW-B2000選件適用于高端信號與頻譜分析儀R&S FSW26 / 43 / 50 / 67，工作頻率分別至26.5 / 43.5 / 50 / 67GHz。目前羅德與施瓦茨公司可以提供R&S FSW-B2000選件。
