DL-2036/2036D 電力電纜識別儀
名稱：高壓電力測試儀
品牌：
型號：
簡介：本產品是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。本產品主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造...
申請服務
- 產品介紹
本產品是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外先進技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。本產品主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，是普通電纜識別儀的升級換代產品。YDL-2036D可交直流兩用工作更方便現場使用！
產品名稱解釋：YDL-2036/2036D電力電纜識別儀(2036D內置電池)
DL-2036價格：13000元/套 DL-2036市場價格：15000元/套
電力電纜識別儀產品詳細介紹
2.主要功能特點
Ø 識別準確無誤
Ø 大識別鉗口適合各種電纜
Ø 操作極為簡單
Ø 指示清楚直觀
Ø 主、輔件便攜、美觀、手感好
Ø 整機工作可靠不怕短路
Ø 電源輸出頻率及接收機敏度可調，適合各種現場。
3.主要技術指標
鉗口：≥140mm 閉合時內徑≥120mm
功率：1kVA（斷續瞬時）
識別方式：以表針擺動方向來判斷
重量及外形尺寸：3.8kg 320×300×180
DL-2036 電力電纜識別儀工作原理
將電網輸入的220VAC電源經電子技術變換為識別所需的大功率特殊信號，此信號通過專用發射鉗加在待識別帶電電纜的一點，根據電磁感應原理，在該電纜沿線必然感應與發射信號規律一致的感應信號，在測試現場用高靈敏的手持接收機檢測測現場所有電纜，根據手持接收機指示即可準確找出所加信號之電纜（即待識別電纜）。

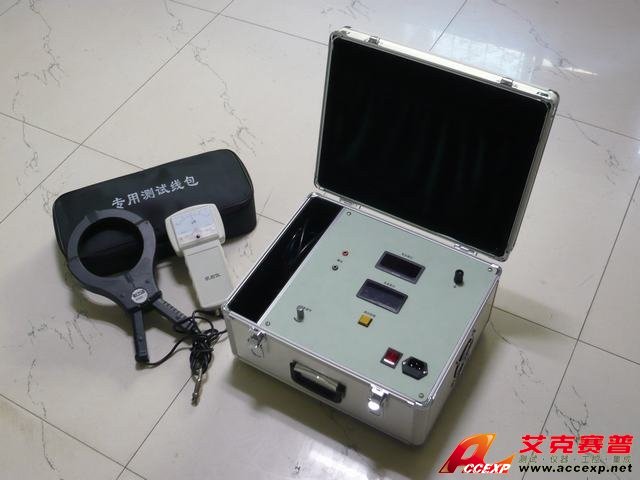

儀器組成
本儀器由識別儀電源、接收鉗、手持接收機等組成
識別儀電源面板布局：
A.電壓指示：顯示電源輸出電壓值。
B.電流指示：顯示輸出電流瞬時平均值。
C．“頻率調節”旋鈕：用來調節輸出電源斷續頻率，接收機顯示信號閃動頻率應和電源輸出頻率一致。
D．輸出插孔：使用時將發射前的插棒插入，并注意插緊。
E．“測試按鍵”：按下該鍵電源開始輸出，彈起則不輸出。
F. 電源插座：識別儀主機電源輸入插座，帶保險絲座。
H.欠壓指示燈(交直流兩用機型)。
手持接收機：
1.手持接收機下側有一電位器，可調節接收靈敏度。2.手持接收機下側有一BNC接口，使用時連接接收鉗。注意：靈敏度以表針左右擺動20-80% 左右為宜。不要太靈敏，以免“打表”
