鼎陽SIGLENT SDG3202X 函數/任意波形發生器
名稱：信號發生器
品牌：?鼎陽SIGLENT
型號：SDG3202X
簡介：鼎陽SIGLENT SDG3202X 函數/任意波形發生器主要特性雙通道，最大輸出頻率200MHz，全頻段1μHz分辨率1.2 GSa/s數-模轉換器采樣率，16-bit垂直分辨率逐點輸出任意波，40Mpts波形存儲器最高輸出120Mbps...
申請服務
- 產品介紹

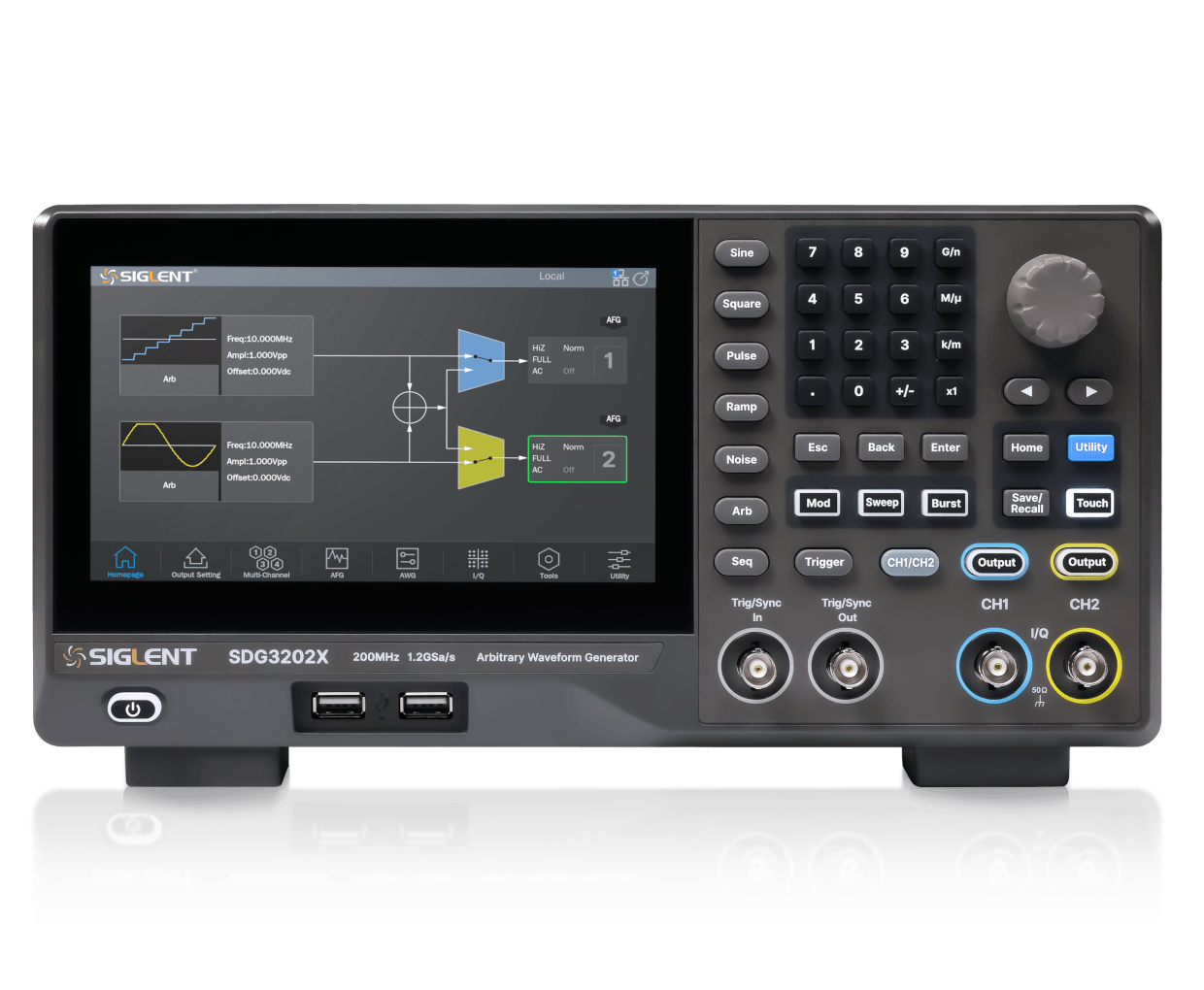

鼎陽SIGLENT SDG3202X 函數/任意波形發生器
主要特性
雙通道，最大輸出頻率200MHz，全頻段1μHz分辨率
1.2 GSa/s數-模轉換器采樣率，16-bit垂直分辨率
逐點輸出任意波，40Mpts波形存儲器
最高輸出120Mbps的PRBS碼型
支持雙脈沖輸出功能
可作為噪聲發生器/諧波發生器/IQ信號發生器
7英寸1024×600高分辨率顯示觸摸屏
高保真信號生成，精準復現每一細節
SDG3202X采用創新的EasyPulse和TrueArb技術，重新定義了信號生成的精度標準。TrueArb技術支持逐點輸出任意波形，采樣率覆蓋10mSa/s~600MSa/s，在確保波形細節完整的同時，實現抖動低至150ps、總諧波失真低于0.075%的高保真信號輸出。
高精度脈沖生成，靈活調節邊沿脈寬
EasyPulse技術則專為脈沖信號優化，可生成最小脈寬8ns、占空比極小、上升/下降沿快速且不受頻率影響的脈沖波形，支持邊沿和脈寬大范圍精細調節，SDG3202X是生成高精度脈沖信號的理想設備。
40Mpts/ch任意波長度，完美復現信號
SDG3202X內置196種任意波形，40Mpts/ch大容量波形存儲器可完整存儲并高精度復現復雜信號細節，結合靈活的序列播放功能，輕松設置各段波形循環次數及波形播放順序，滿足多樣化的測試需求。
靈活信號生成，覆蓋復雜測試需求
SDG3202X支持120Mbps PRBS碼型輸出，并可在250~50MSymb/s符號速率范圍內生成優異EVM性能的基帶或中頻IQ信號，及多種調制功能（AM/DSB-SC/FM/PM/FSK/ASK/PSK/PWM）。結合Sweep和Burst功能，SDG3000X輕松應對從科研教育到功率器件測試的全場景挑戰。
雙脈沖測試方案，助力半導體測試
雙脈沖測試是半導體功率器件動態特性分析的關鍵方法，用于評估開關損耗、導通特性等核心參數。結合通道跟蹤與相位同步技術，SDG3202X支持精確控制脈沖寬度與間隔，適配IGBT、SiC MOSFET等器件的多場景測試需求。通過USB/LAN遠程控制及示波器聯動功能，SDG3202X助力用戶快速構建自動化測試系統，提升測試效率與數據可靠性。
智能交互體驗，操作更高效便捷
SDG3202X配備7英寸觸摸屏，支持直觀的參數設置與信號查看，簡化操作過程，并支持MATLAB、Python腳本導入及示波器聯動進行自動校準。內置硬件高精度頻率計，配備LAN、USB、GPIB等多種通信接口及內建WebServer，SDG3202X實現多設備級聯同步與遠程控制，全面提升測試效率與操作便捷性。
